Objekte, die in eine neue oder offene Zeichnung importiert wurden
Importvorgänge können in der aktuellen BricsCAD-Zeichnung oder in einer neuen Zeichnung ausgeführt werden. Die App öffnet bei Bedarf automatisch eine neue Zeichnung
Grundlegende Ziel-Ebene oder neue Ziel-Ebene unter Verwendung eines Feldwerts
Definieren Sie eine gemeinsame Ziel-Ebene oder wählen Sie ein Feld aus der eingehenden Datenquelle aus, um dessen Werte als Ziel-Ebene für jedes neu importierte Objekt zu verwenden
Verwenden Sie feldbasierte Blöcke für Punkte und Schwerpunkte
Wählen Sie beim Importieren von Punkt-Element- oder Polygon-Element-Schwerpunkten zwischen BricsCAD-Punkt- oder Blockreferenzen. Wenn Sie Blöcke verwenden, können Sie ein Feld auswählen, um die Namen der einzufügenden Blockreferenzen auszuwählen und Felder aus den eingehenden Daten den Attributen zuzuordnen, die in den Blockdefinitionen enthalten sind
Block-Einfügeparameter aus Feldwerten
Verwenden Sie auch Felder aus den eingehenden Daten, um Parameter zum Einfügen von Blöcken zu definieren, z. B. Skalierung und Drehung
Polygonfüllungen und Transparenzen
Füllen Sie Polygonbereiche mit BricsCAD-Schraffuren und definieren Sie die Schraffurparameter wie Muster, Winkel und Skalierung. Wenden Sie Transparentfolien auf die Schraffuren an
Erstellung von Polygonschwerpunkten beim Import
Zeichnen Sie optionale Schwerpunkte beim Importieren von Polygon-Elementen mithilfe von BricsCAD-Punkt- oder Blockreferenzen
Beschriften von Objekten beim Importieren
Wählen Sie ein Datenfeld aus, um ein beliebiges Objekt zu kennzeichnen: Punkttyp, linearer Typ oder polygonaler Typ (Schwerpunkte). Intelligente Textposition für Objekte vom linearen Typ. Die Eigenschaften für die neuen Texte (Drehung, Höhe usw.) können aus anderen Datenfeldern übernommen werden
Nehmen Sie Feldwerte aus eingehenden Daten, um die Höhe und/oder Dicke für die neuen Objekte festzulegen
Importieren Sie Daten aus Tabellen als XDATA (EED)
Importieren Sie Daten von Elementen als XDATA (EED), um „intelligentere“ BricsCAD-Zeichnungen zu erhalten
* Nur in der Standard und Professional Edition verfügbar
Beschleunigen Sie die Prozesse, indem Sie einige Assistentenschritte überspringen
Überspringen Sie unnötige Schritte für einen bestimmten Job und fahren Sie direkt mit der Ausführung des Importvorgangs fort, um alle vom Importassistenten festgelegten Richtlinien zu befolgen

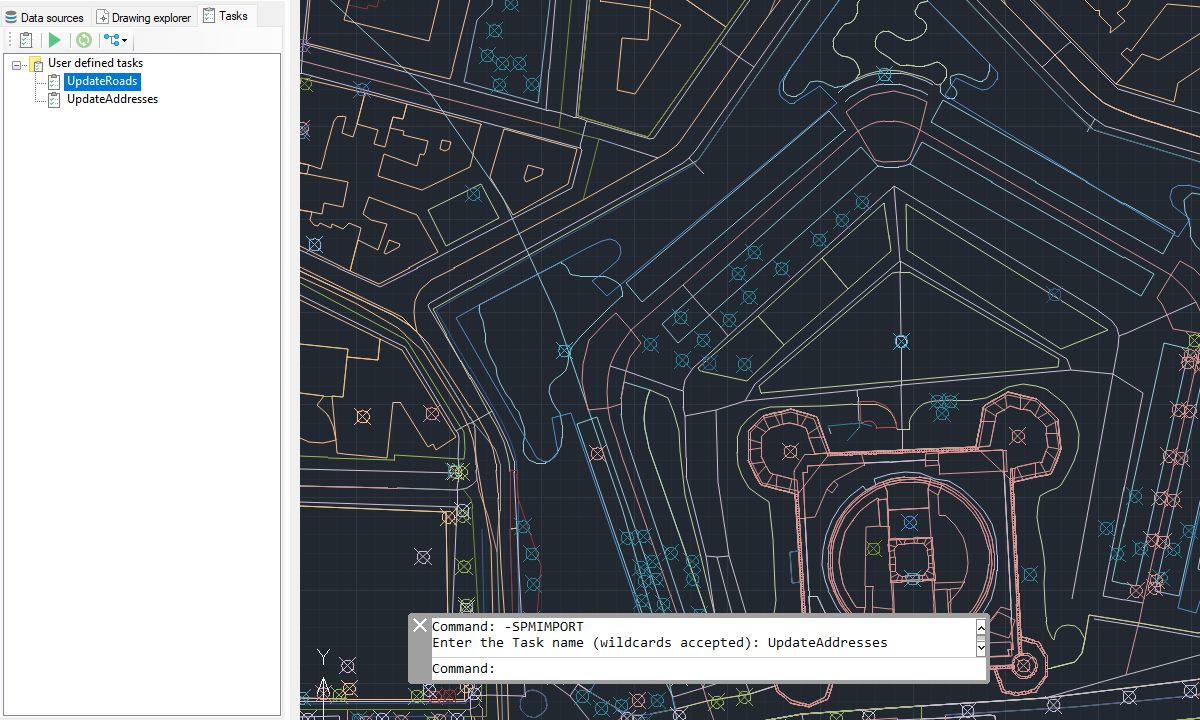

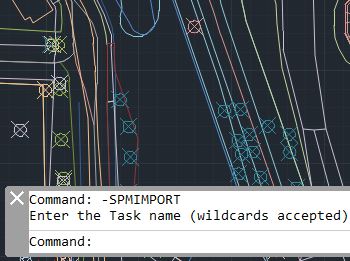

Verwenden Sie die intuitiven Palettenoptionen oder die Schnellimportfunktion
Verwenden Sie das Kontextmenü einer bestimmten Datenquelle, um aus dieser Quelle zu importieren, oder führen Sie den Importbefehl aus, mit dem Sie die Palette der App nicht öffnen müssen, wenn Sie dies nicht möchten
Importieren Sie alle Dateien aus einem Ordner auf einmal. Trennen Sie bei Bedarf den Inhalt jeder Datei in verschiedene Ebenen
Option zur Auswahl von „Polygonen“ (MPolygons) als Objekttyp für den Import von Polygonen ()
